Cara Merakit Komputer Dengan Benar | Sudah Uji Coba

Ini set instruksi akan membantu Anda merakit komputer dasar mampu menjalankan sebagian besar paket perangkat lunak modern yang dihadapi oleh pengguna biasa.Komputer modern menjadi lebih terjangkau bila pengguna melengkapi investasi moneter mereka dengan beberapa jam usaha. Komputer membangun ini akan sangat dasar dan akan menjadi hardware minimum yang diperlukan untuk memiliki sistem fungsional. Setelah Anda memiliki semua bagian dan bahan yang dibutuhkan, itu akan memakan waktu antara 2 dan 4 jam untuk merakit komputer Anda dan Anda akan perlu untuk dapat menggunakan alat-alat tangan sederhana, seperti obeng dan tang.

Langkah 1: Bagian Pengadaan

Pertama Anda akan perlu untuk membeli bagian-bagian yang diperlukan untuk membangun komputer. Bagian yang akan kita gunakan dalam proyek ini diberi label pada gambar 1: 1. Processor (CPU) 2. Komputer Kasus 3. Drive Optik (DVD RW dan SATA mampu) 4. Memori (RAM) 5. Power Supply 6. SATA Kabel 7.Motherboard (SATA Mampu) 8. Kipas Prosesor 9. Kasus Fan 10. Hard Drive (SATA Mampu) 11. Bermacam-macam kasus dan penggerak sekrup (Tidak Digambarkan) 12. Bunga (diperlukan jika Anda menyerang ruang penting lainnya)Kebanyakan, jika tidak semua dari bagian-bagian ini dapat dibeli bersama dalam apa yang dikenal sebagai "kit barebone". Dalam hal ini, kasus, motherboard, cpu, hard drive, dan memori dibeli bersama-sama dari tigerdirect.com sebagai kit barebone untuk sekitar $ 200. DVD drive dan kabel yang dibeli dari newegg.com untuk kurang dari $ 30 sebelum pengiriman. Ada keuntungan finansial yang jelas untuk membeli bagian dibundel bersama-sama, tapi kurang jelas adalah manfaat Anda akan menyadari dari jumlah waktu yang Anda menyimpan mencoba untuk penelitian bagian kompatibilitas. Perhatian: Periksa spesifikasi pabrik pada semua item sebelum Anda membelinya. Kit seharusnya berisi komponen yang kompatibel, tapi kesalahan bisa terjadi.

Langkah 2: Kumpulkan Alat dan Perlengkapan

Mengumpulkan alat yang Anda akan perlu untuk proyek:

• Obeng (untuk berlubang dan Phillips sekrup kepala)
• Pemotong kawat dan penari telanjang
• Jarum-berhidung tang
• Kegunaan pisau
• Senter kecil
• Adjustable kunci
• Wadah kecil untuk memegang sekrup
• Heat sink senyawa
• Grounding Strap

Anda tidak dapat menggunakan setiap satu dari alat-alat ini di setiap instalasi, tetapi yang terbaik adalah untuk memiliki semua dari mereka di tangan dalam kasus Anda memiliki gunakan untuk mereka. Peringatan: Menggunakan alat yang salah untuk suatu tugas (seperti memutar sekrup dengan pisau pisau) dapat menyebabkan kerusakan peralatan dan luka-luka.

Langkah 3: Buka Kasus

Buka casing komputer dengan menghapus panel samping. Cari sekrup yang menahan panel samping di tempat dan menghapusnya (ditunjukkan pada gambar 3 dilingkari merah). Panel akan dihapus dengan terlebih dahulu meluncur kembali (gambar 4) kemudian mengangkatnya jauh dari kasus ini (gambar 5). Peringatan:Kasus mungkin memiliki tepi tajam. Tangani dengan hati-hati untuk menghindari cedera.

Langkah 4: Siapkan Case untuk Majelis

Tiga hal yang perlu dilakukan sebelum perakitan dimulai:

• Hapus semua bagian atau bahan kemasan yang mungkin telah dikirim di dalam kasus ini (gambar 6).
• Lepaskan penutup untuk optical drive. Pada kasus kami, kami akan menghapus penutup pada drive bay tertinggi untuk me-mount DVD drive kita seperti yang ditunjukkan pada gambar 7. Lakukan ini dengan menekan di tab penahan ditunjukkan pada gambar 8.
• Membuat catatan dari kabel pra-instal dalam kasus ini. Ini harus koneksi depan panel untuk fitur seperti tombol power, jack audio dan port usb. Jika mereka tidak diberi label, dokumentasi produsen dan label mereka sendiri sekarang sebelum bagian lain yang diinstal dalam kasus (gambar 8).

Langkah 5: Lindungi Diri

Menempatkan tali landasan di pergelangan tangan Anda (Gambar 10) dan hubungkan ujung lainnya ke komputer kasus. Jika tali Anda tidak dilengkapi dengan klip untuk menghubungkan dengan kasus, menemukan tempat irisan terhadap logam seperti pada gambar 11. Ini akan mencegah penumpukan listrik statis pada tubuh Anda dari merusak komponen komputer. Perhatian: Listrik statis dapat merusak komponen komputer. Selalu memakai tali landasan saat menangani komponen internal.

Langkah 6: Install Motherboard

Untuk menginstal motherboard kita perlu bagian-bagian yang seharusnya disertakan dengan komponen yang dibeli:

• I / O Bezel adalah panel langsing dipasang di belakang kasus yang mengelilingi port antarmuka pada motherboard. Ini harus disertakan dengan motherboard.Gambar 12 menunjukkan isi dari kotak motherboard.
• Standoffs dipasang dalam kasus lubang sekrup untuk membuat riser yang memisahkan kasus dan motherboard. Sekrup install ke dalam standoffs seperti pada gambar 13. Sekrup dan standoffs harus disertakan dengan kasus ini, tapi itu adalah ide yang baik untuk memesan barang-barang ini hanya dalam kasus mereka tidak termasuk.

Ikuti langkah-langkah untuk menginstal motherboard dalam kasus ini:

1. Menginstal I / O piring bezel ke dalam lubang di bagian belakang kasus (gambar 14). Ini mendorong di dari dalam.
2. Instal standoffs dalam kasus ini. Standoffs sekrup ke dalam motherboard lubang pemasangan yang ditunjukkan pada gambar 14. Periksa lokasi lubang sekrup pada motherboard untuk penempatan yang tepat.
3. Menurunkan motherboard ke dalam kasus ini dan sejajar dengan I / O bezel.
4. Pasang sekrup.

Gambar 15 menunjukkan motherboard terpasang dalam kasus ini. Ini bekerja untuk meninggalkan sekrup longgar sampai semua dari mereka telah dimulai dan papan sejajar dengan bezel. Perhatian: Untuk mencegah kerusakan pada motherboard hanya harus menghubungi standoffs dan sekrup. Semua standoffs dan sekrup harus diinstal.

Langkah 7: Install Hard Drive

Hard drive adalah perangkat yang menyimpan semua data Anda. Ini adalah 3,5 "lebar dan perlu dipasang sehingga Anda dapat mendapatkan akses ke sambungan kabel di bagian belakang (gambar 16) Jika itu tidak mungkin Anda mungkin perlu menghubungkan kabel sebelum Anda menginstal drive Untuk memasang drive..:

1. Menemukan 3,5 "drive bay untuk menginstal drive di. Jika Anda memiliki kesulitan menemukan tempat untuk me-mount drive dokumentasi kasus Anda untuk saran.
2. Geser drive ke tempat sampai lubang sekrup pada sisi berbaris dengan lubang dalam kasus tersebut.
3. Pasang sekrup.

Langkah 8: Instal Drive Optik

. Optical drive 5,25 "lebar dan dipasang di drive bay yang kita dihapus penutup dari dalam langkah sebelumnya pertimbangan akses kabel berlaku untuk drive ini juga Untuk menginstal drive.:

1. Geser drive ke dalam drive hingga lubang sekrup yang berbaris dan bagian depan drive adalah flush dengan bagian depan kasus (gambar 18). Pastikan bahwa itu berorientasi dengan benar.
2. Pasang sekrup.

Langkah 9: Instal CPU

CPU adalah otak dari komputer. Hal ini dipasang pada motherboard dalam soket ditunjukkan pada gambar 20.To menginstal CPU:

1. Cari sudut menandai bahwa menunjuk pin 1 CPU seperti yang ditunjukkan pada gambar 19. Pada prosesor ini merek AMD, sudut ditandai dengan panah.Dokumentasi produsen untuk informasi spesifik tentang prosesor Anda.
2. Angkat batang logam kecil di sebelah soket seperti pada gambar 20.
3. Cari yang sesuai tanda pada soket CPU dan masukkan CPU sehingga tanda berbaris.
4. Dorong batang bawah untuk mengunci prosesor pada tempatnya (gambar 21).

Langkah 10: Instal RAM

RAM adalah lokasi memori sementara yang prosesor bekerja dari. Data disimpan secara permanen ditarik dari disk dan disimpan di RAM sementara prosesor bekerja dengan itu. Memori mudah untuk menginstal:

1. Mengatur papan RAM di soket seperti ditunjukkan pada gambar 22. Periksa untuk melihat bahwa kedudukan di papan adalah di lokasi yang benar. Jika tidak, memutarnya 180-an.
2. Tekan kuat pada kedua ujung papan untuk mengaturnya ke dalam soket.Pastikan tab mengunci pada tempatnya seperti yang ditunjukkan pada gambar 23.

Perhatian: Menekan papan ketika tab tidak selaras dapat menyebabkan kerusakan pada papan RAM serta motherboard.

Langkah 11: Instal CPU Fan

Kipas CPU benar-benar kombinasi dari heat sink dan kipas bersama-sama. Unit menarik panas dari CPU. Untuk menginstal kipas:

1. Menempatkan senyawa termal ke CPU mengikuti petunjuk yang tersedia dengan senyawa.
2. Mengatur unit kipas pada CPU dengan pemasangan tab selaras.
3. Tarik batang pengunci di atas unit kipas untuk mengunci ke tempatnya.
4. Hubungkan konektor daya kipas perakitan untuk motherboard. Konsultasikan manual untuk menentukan penempatan yang tepat.

Perhatian: Kegagalan untuk menerapkan senyawa termal akan menghasilkan cukup pendinginan dan akan menyebabkan kerusakan pada CPU dan / atau motherboard.

Langkah 12: Instal Kasus Fan

Kipas kasus biasanya dipasang pada panel belakang kasus ini. Jika kipas gunung tidak jelas dokumentasi kasus. Untuk me-mount kipas:

1. Sejajarkan lubang pemasangan dengan memegang kipas ke pad pemasangan di bagian dalam kasus ini seperti yang ditunjukkan pada gambar 25. Kipas perlu dipasang sehingga pukulan udara keluar dari kasus ini.
2. Masukkan sekrup dari luar kasus dan kencangkan.

Langkah 13: Instal Power Supply

Dokumentasi kasus Anda untuk rincian dan kemudian ikuti petunjuk ini untuk memasang power supply:

1. Sejajarkan lubang pemasangan dalam kasus dan power supply seperti pada gambar 26.
2. Masukkan sekrup dan kencangkan.

Langkah 14: Hubungkan Kabel

Dengan semua komponen yang terpasang dalam kasus ini, hutan kabel bisa menakutkan. Hal ini penting untuk berkonsultasi manual motherboard untuk memastikan koneksi yang tepat dibuat. Ada dua jenis koneksi, daya dan data.

• Setiap perangkat yang telah diinstal membutuhkan daya. Pada gambar 27, konektor power supply yang akan ditampilkan. Motherboard ini memiliki dua sambungan listrik, dan ada dua konektor khusus untuk perangkat SATA (drive).Konektor lainnya akan berjalan penggemar dan perangkat non-SATA lainnya.
• Kabel data terhubung drive dan perangkat panel depan ke motherboard. Silakan berkonsultasi dokumentasi motherboard untuk penempatan yang tepat dari konektor.

Peringatan: koneksi yang salah dapat merusak komponen dan menyebabkan cedera.

Langkah 15: Wrap-up

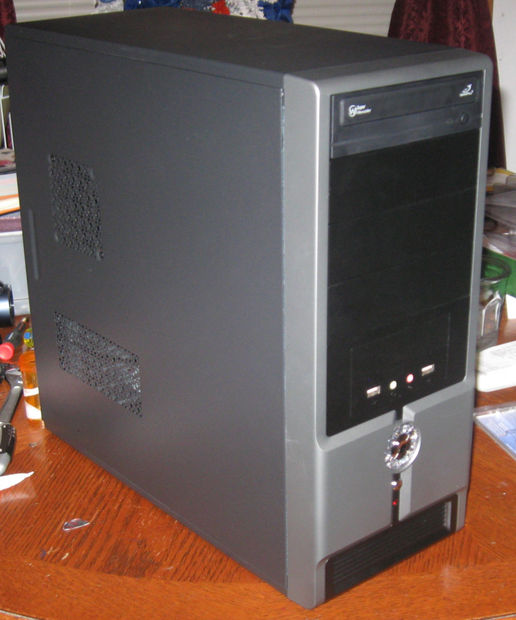

Sekarang bahwa komponen yang benar-benar terpasang, hal terakhir yang harus dilakukan adalah menginstal ulang panel samping pada kasus ini. Komputer sekarang siap untuk diaktifkan dan memiliki software dimuat di atasnya. Jika komputer memiliki masalah memulai, periksa semua koneksi komponen dan pemasangan untuk memastikan bahwa Anda telah terhubung semuanya dengan benar. Konsultasikan manual komponen individu untuk informasi pemecahan masalah tertentu jika masalah bertahan.
